冻干品大批量生产裂纹问题分析与解决方案

冻干品大批量生产裂纹问题分析与解决方案

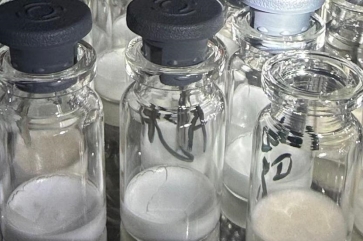

冻干品在规模化生产过程中出现裂纹，是影响产品质量的关键问题，直接关系到产品外观、稳定性及复水性。该问题的产生与冻干工艺参数、处方设计、设备性能等多因素密切相关，现基于生产实践与科学原理，系统性分析原因并提出可落地的优化方案。

一、裂纹形成的核心原因

1.预冻工艺缺陷降温速率过快导致冰晶细小且分布不均，升华通道透气性差，内部水蒸气压力积累产生应力；未实施回热处理则冰晶结构松散，干燥过程中收缩不均，直接引发开裂。

2.冻干曲线参数不合理升华阶段搁板与产品温差大于20℃时，局部过热导致产品表面熔化收缩；解析干燥阶段升温速率过快，产品内部水分迁移与骨架硬化不同步，刚性结构崩塌。

3.处方设计不足固形物浓度低于10%时产品骨架强度不足，无法抵抗干燥收缩应力；乳糖等易结晶辅料形成尖锐冰晶破坏内部结构，甘露醇等结晶性辅料未通过退火工艺优化，加剧结构破坏。

4.设备与操作因素冻干机搁板温差大于2℃，导致不同位置产品干燥速率不一致，应力分布不均；药液装量厚度超过15mm、西林瓶材质与质量不达标，进一步提升裂纹风险。

5.产品特性影响高粘度或高浓度溶液中冰晶生长受限，升华阻力增大，干燥层内部潮解后产生显著收缩应力。

二、系统性解决方案

1.预冻工艺优化采用中速冻结（0℃至-40℃降温时长3-5小时），在共晶点附近实施1小时回热处理；验证并确保冻干机搁板温度均匀性控制在±1℃以内。

2.冻干曲线精细化调整升华阶段初始温度低于-10℃，逐步升温至崩解温度以下（Tg'-5℃）；解析干燥采用分段升温策略（25℃→40℃），总时长不少于12小时，确保产品最终水分低于2%；采用压力升高测试（PAT）精准判断升华终点。

3.处方体系改进将赋形剂浓度提升至15%-20%，添加5%-10%海藻糖或0.5%-2%PVP以提高玻璃化转变温度；甘露醇等结晶性辅料必须经过-40℃→-20℃→-40℃的退火工艺处理。

4.设备与操作规范控制药液装量厚度不超过10mm，优先选用厚度均匀的高硼硅玻璃瓶；升华阶段真空度维持10-30Pa，解析阶段适当提升至50Pa以强化传质。

5.质量控制与验证采用应变计检测产品内部应力分布，通过冷冻电镜观察冰晶形态，建立工艺参数与产品结构的关联验证体系。
